Description
 |
สินค้าเลิกผลิต แทนด้วย รุ่น AE-780 & AE-780A
Discontinued Product – Replaced by AE-780 & AE-780A
|
เครื่องทดสอบความต้านทานไฟฟ้าพื้นผิว > Surface Resistance Tester > เครื่องวัดความต้านทานผิววัสดุ > ESD อีเอสดี > Surface Resistance Meter รุ่น AE-700 เครื่องวัดไฟฟ้าสถิตย์ > เครื่องมือวัดไฟฟ้าสถิต > เครื่องตรวจสอบไฟฟ้าสถิตย์ เครื่องมือทดสอบไฟฟ้าสถิตย์ เครื่องวัด ESD

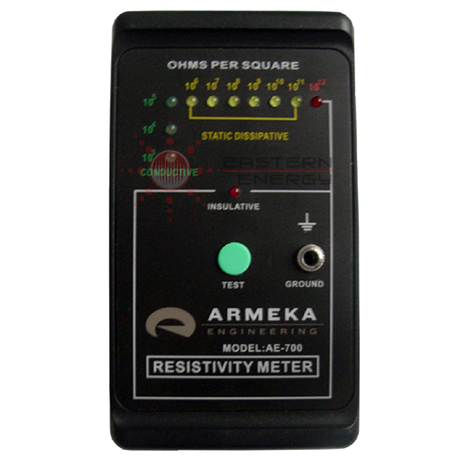

AE-700: Surface Resistance Meter ยี่ห้อ Armeka, Finland
AE-700 is an ultra wide-range, battery operated, portable instrument for measuring Surface Resistivity of virtually any flat surface conforming to ASTM D-257 standard by using recommended parallel bar sensing probe. In the circuit industry, products such as packaging materials, ESD shielding bags, work bench surfaces, static dissipative table and floor mats, conveyor belts, etc, have resistance values which need to conform to stringent specifications, Moreover, these values are expected to fall with in specified limits. The Surface Resistivity Meter can play a vital role in monitoring and checking the resistivity characteristic of the above items.
Specification:
| Measurement Range | 103 – 1012 Ohms per square |
| Accuracy | ± 1/2 decade |
| Repeatability | ± 5% |
| Relative Humidity | 0%-80% RH |
| Test Voltage | 9 volts |
| Operating Temperature | 0-50°C |
| Resolution | One decade |
| Indication | Visual by LED’S |
| Test Actuation | ON / OFF Switch |
| Power Supply | 9 volt DC Battery |
| Size | 125(L) x 76(W) x 25(D)mm |
| Weight | 120g |
| Calibration | Recommended every 12 months. |
It also has unique additional feature of surface-to-ground measurement capability wherein the resistivity differential between any surface and any chosen ground can be determined.
The surface resistivity is conveniently indicated by a row of LED’s covering a total of 10 decades from 103 – 1012 Ohms per square
Instruction to use:
Place the meter on the material to be tested and push the RED button in the middle of the unit. The unit measures the resistance between two electrodes on the back of the meter to determine surface resistivity, The LED that is lit, will indicate the surface resistivity in ohms per square.
Readings in Conductive Band
10³= 1K Ohm
104= 10K Ohms
105= 100K Ohms
Readings in Insulating Band
1012= 1,000,000 Meg Ohms or greater
Readings in Conductive Band
106= 1 Meg Ohms
107= 10 Meg Ohms
108= 100 Meg Ohms
109= 1,000 Meg Ohms
1010= 10,000 Meg Ohms
1011= 100,000 Meg Ohms
Resistance to ground measurement
Plug the stereo plug of the ground lead into the jack marked GROUND on the side of the meter. Connect the alligator clip to a suitable ground point for the material to the tested. For table mats, this will be generally be the snap for the mats ground cord. Place the meter in the desired location and push the RED test button. The unit will measure the resistance from the electrode on the right to the ground point. RTG values are measured in Ohms.
Accessories include:
- 1m Grounding Cord & Carrying Leather Bag
- Certificate of Calibration.
