Description
มิเตอร์วัดแอลซีอาร์ LCR Meter Built-in test fixture or use external test leads
เครื่องวัดแอลซีอาร์ LCR Meter สำหรับวัดค่า Inductance, Capacitance, and Resistance

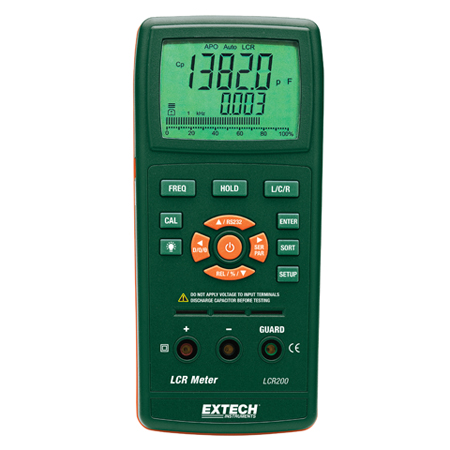

LCR200: Passive Component LCR Meter ยี่ห้อ Extech, USA
Optional : plug-in SMD Component Fixture (LCR205) |
Measures Inductance, Capacitance, and Resistance with secondary parameter (Q,D,R,P,ESR)
Features:
- Measures Inductance, Capacitance, and Resistance with secondary parameter Q (Quality), D (Dissipation), R (Resistance), P (Phase), ESR (Equivalent Series Resistance)
- Simultaneous 20,000/2,000 count backlit display of the primary parameter (L, C or R) with the secondary parameter
- Auto Select measurement function with 1kHz default test frequency
- Five test frequencies
- Set Hi/Lo limits using absolute values or percentage limits
- Relative mode function
- Parallel or Series equivalent circuit
- Auto power off, Low battery and overrange indicators
- Built-in test fixture or use external test leads
- Open and Short calibration removes unwanted stray impedances from the measurement
- Complete with test leads and 9V battery
For complete specs please download the product datasheet (not available for some accessories)
Specifications:
|
Unit
|
Ranges
|
Basic Accuracy |
|
Inductance
|
20μH, 200μH, 2000.0μH, 20.0000mH, 200.00mH
2000.0H, 20.000H, 200.00H, 2000.0H
|
±(0.5%rdg + 5 digits)
(DF<0.1)
|
|
Capacitance
|
20pF, 200pF, 2000pF, 20.000nF, 200.00nF, 2000.0nF
20.000μF, 200.00μF, 2.0000mF, 20.00mF
|
±(0.5%rdg + 5 digits)
(DF<0.1)
|
|
Resistance
|
20.00Ω, 200.00Ω, 2.0000kΩ, 20.000kΩ,
200.00kΩ, 2.0000MΩ, 20.000MΩ, 200.0MΩ
|
±(0.5%rdg + 5 digits) |
|
DF (with C)
|
0.000 to 999
|
|
|
Q
|
0.000 to 999
|
|
| Phase | ±90° | |
|
Test Frequency
|
100Hz/120Hz/1kHz/10kHz/100kHz
|
|
|
Dimensions
|
7.6 x 3.5 x 1.6” (193 x 88 x 41mm)
|
|
|
Weight
|
14.8oz (420g)
|
|
Optional : SMD Tweezer (LCR203), plug-in SMD Component Fixture (LCR205), and pouch case (CA900)
หมายเหตุ ::
• ราคาสินค้ารวม ยังไม่รวมภาษีมูลค่าเพิ่ม 7%
• ราคาสินค้าไม่รวมค่าขนส่ง
• สเปคและราคาสินค้าอาจมีการเปลี่ยนแปลงโดยไม่แจ้งให้ทราบล่วงหน้า
• ราคาสินค้ารวม ยังไม่รวมภาษีมูลค่าเพิ่ม 7%
• ราคาสินค้าไม่รวมค่าขนส่ง
• สเปคและราคาสินค้าอาจมีการเปลี่ยนแปลงโดยไม่แจ้งให้ทราบล่วงหน้า
Download ดาวน์โหลดไฟล์ข้อมูลสินค้า
